Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

• При рубке угла дома
• При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Рубка «в лапу» — это, по сути, то же самое, что и «в охряп» — только бревна здесь, которые выступают за плоскость стены, лишены торцевой части. Так сам угол получается без остатка, а чтобы вся конструкция была надежной, на концах бревен оставляются специальные гнезда и шипы – присек. Правда, такая стена продуваться будет нехило, а потому во время ее возведения нужно сделать горизонтальные плоскости врубки наклонными – сразу по двум направлениям. Вот это уже будет называться «ласточкиным хвостом» — т.е. шипы между соседними бревнами прочно сцеплены друг с другом – за счет наклонных плоскостей.

«В обло», или «в чашу»

Метод «в чашу» — самый простой и древний. Для этого в верхней части бревна нужно вырубить округлую чашу – что и означает на древнем языке «обло». Туда вкладывается поперечное бревно с такой же чашей. Причем делать это можно еще в трех вариантах: в курдюк, в полдерева и в виде заоваленного гребеня.

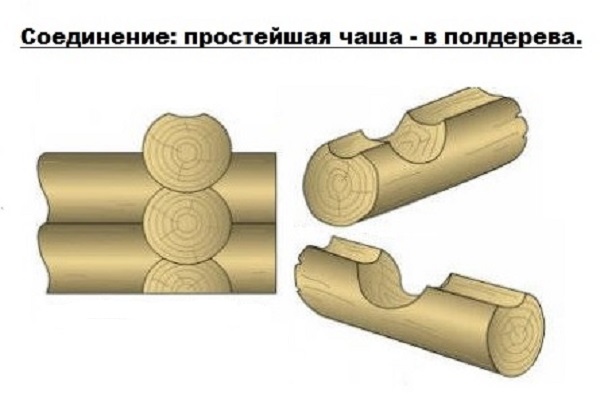

Издавна бани строили методом «чаши в полдерева» — это самый простой способ. А чтобы укладка получилась плотной, в верхней части бревен дополнительно вырубается продольный паз – укладочный. Его еще заполняют утеплителем (льноватином чаще) и сверху кладут второе бревно. А, чтобы стена была устойчивой, при сборке каждое укладываемое бревно соединяется нагелем с нижним – это деревянная шпонка прямоугольного или круглого сечения.

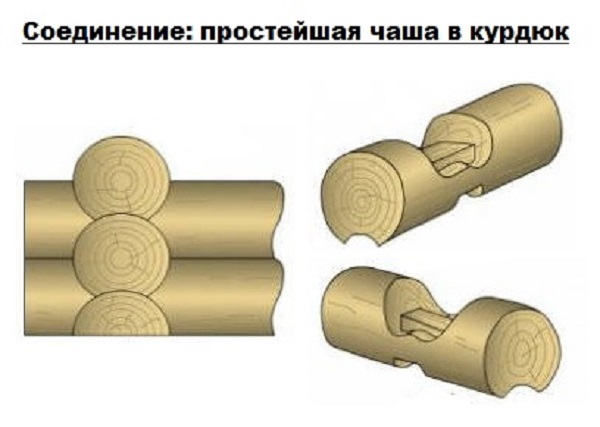

Рубка в курдюк – самая сложная. Кроме специального гребня, на самом дне чащи делается дополнительный выступ, который располагается вдоль бревна и точно поперек дна чаши.

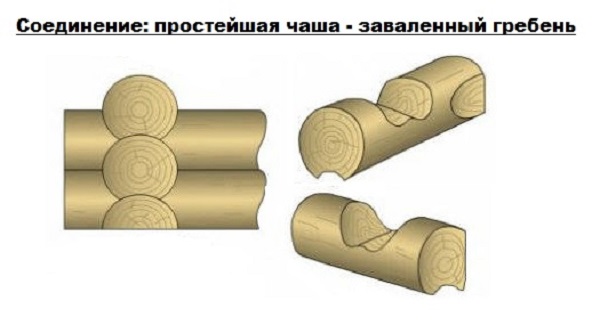

В третьем варианте бревна соединяются с гребнем обвальной формы – он должен в точности повторить очертания укладочного паза, потому рубится он не сверху бревна, а снизу – такой сруб прекрасно переносит даже сильные ветра.

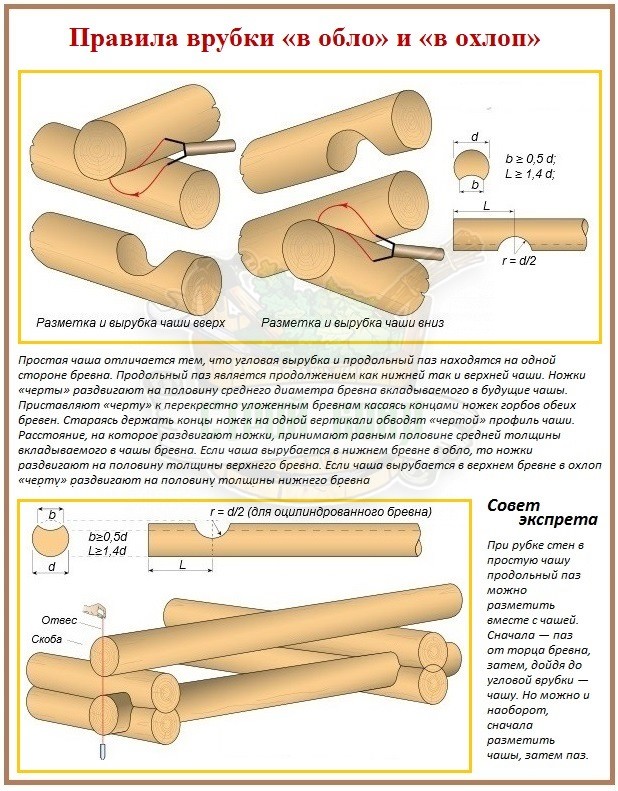

«В охлоп», или «в сибирскую чашу»

Этот способ похож на рубку в чашу, только теперь она вырубается в нижней части бревна. Т.е. бревно как бы накатывается на подготовленный угол прихлопывает нижний венец, отчего и говорят – в охлоп.

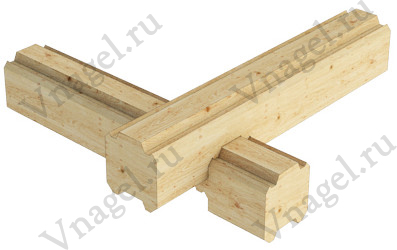

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.

Соединения бруса производиться в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.
• Пол дерева
• Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.

При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

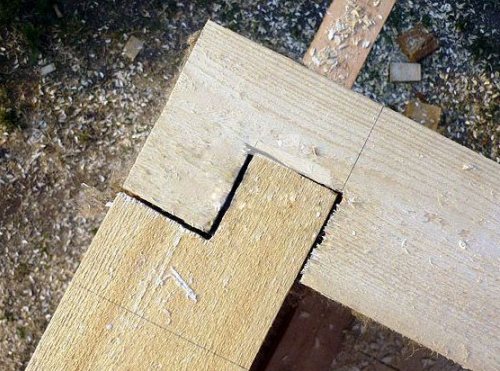

Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

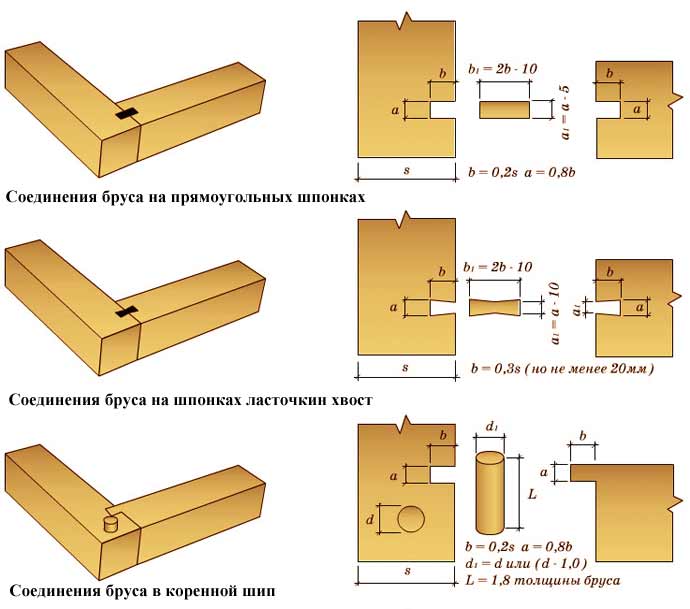

Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

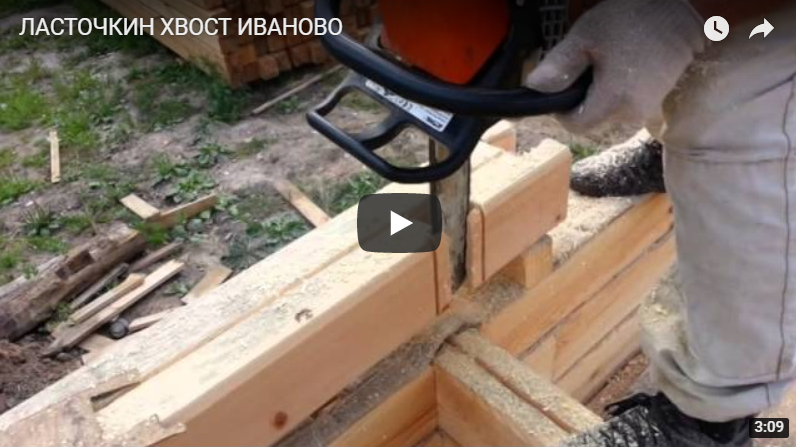

Соединение «ласточкин хвост»

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.

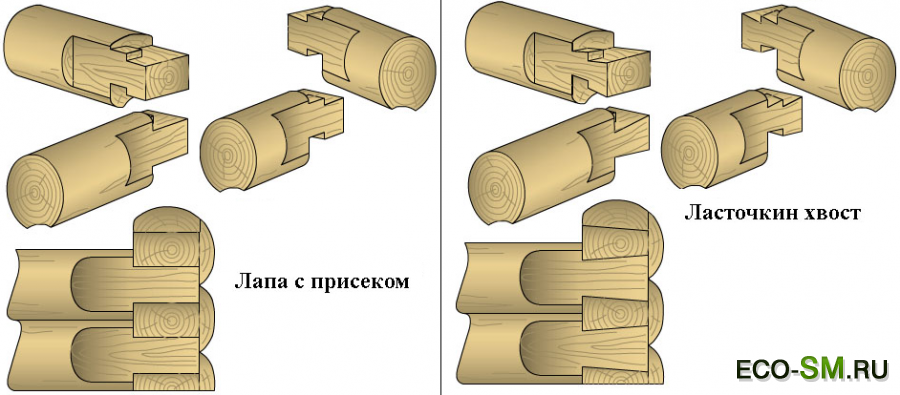

Соединение «ласточкин хвост» - это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

• Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
• По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
• Обеспечивается герметичность стыка.
• Рубка аккуратная внешне по сравнению с другими видами создания замков.
• Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
• Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

• Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
• Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
• Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

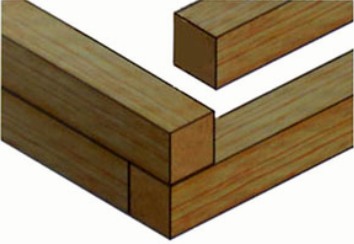

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

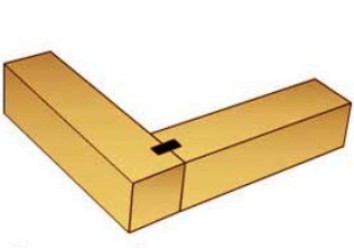

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

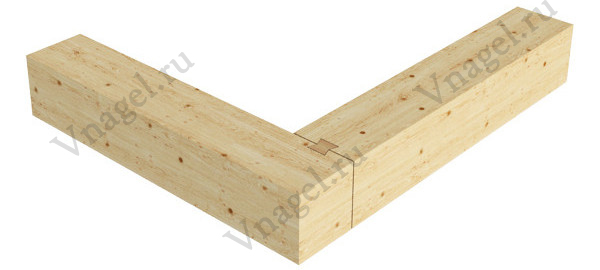

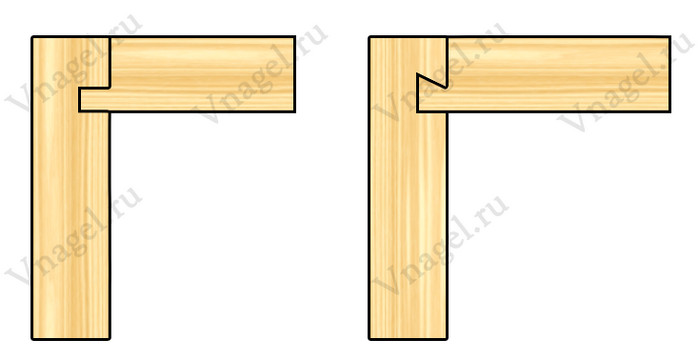

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Большим прогрессом в постройках сооружений из профилированного бруса, позволяющим добиться надежной устойчивости всей конструкции, обеспечить защиту от холодных порывистых ветров и сохранять впоследствии тепло, является система «теплый угол».

Конструкция «теплый угол» — это рубка сруба (угла) с коренным шипом. Брус соединяется таким образом, что смежные угловые элементы, на одном из которых находится шип, а на другом паз, одинаковы размерами и симметричны.

Шип или выступ имеет прямоугольную форму (50/80 Х 50/80мм) и расположен на краю профилированного бруса. При строительстве наблюдается чередование стыков на венцах: на четных венцах слева шип, а на нечетных — паз.

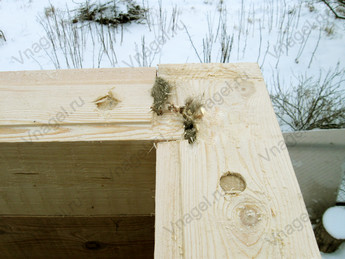

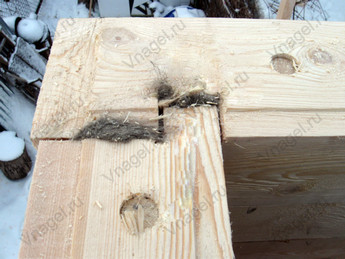

Благодаря плотному вхождению шипа в выемку, образуется своеобразный «замок», исключающий наличие щелей, образуется монолитная конструкция, которая герметизируется заложенным в паз льняным джутом. Джутовый утеплитель намного качественнее и практичнее, чем мох, льняная пакля или льняной ватин. Закончив укладку очередного венца в угол забивают деревянный нагель круглого сечения. Благодаря использованию деревянных нагелей, практически не бывает зазоров в венцах сруба, и усадка конструкции происходит быстрее. На сегодняшний день угловое соединение «теплый угол» наиболее популярно и считается несложным способом монтажа профилированного бруса. Экономия материала и высокоскоростная сборка — некоторые из достоинств данного метода, не требующего дополнительного крепежа.

В процессе строительства домов из бруса или бревна, обращают большое внимание на рубку углов строения. Есть несколько видов рубки угла: «шип-паз» или теплый угол; « в пол дерева»; «в ласточкин хвост», одно-, двух- и четырехсторонний замочный паз.

Конструкция «в ласточкин хвост» считается самой надежной, так как шип и паз имеют трапециевидную форму.

Конструкция «в пол дерева» представляет собой брус с выемкой на торце глубиной в половину высоты изделия. Перед сборкой просверливают отверстия в углах бруса под нагель, рассчитав, чтобы соединить несколько брусьев. Конструкция скрепляется гвоздями, скобами или деревянными нагелями.

Самым популярным и простым способом рубки углов является рубка в стык. Брус устанавливается в шахматном порядке, плотно прилегая друг к другу. Такая технология позволяет закончить постройку дома в считанные дни. Однако, при рубке углов в стык, образуются щели в углах, что способствует попаданию холода вовнутрь дома. Обычно, такой дом обшивают, утеплив снаружи.

Теплый угол в исполнении

Достоинства конструкции «теплый угол»

1. Идеальные формы исходного материала способствуют безупречной геометрии и четкому вхождению элементов конструкции, что делает ее монолитной и надежной.
2. Система «теплый угол» не требует дополнительного крепежа, что позволяет экономить и делает конструкцию не сложной.
3. Высокоскоростная сборка за счет готового материала способствует завершению строительства домов из бруса в короткие сроки.
4. Отсутствуют «мостики холода», благодаря чему тепло надолго сохраняется внутри помещения.
5. Конструкция «теплый угол» представляет удобную внутреннюю и наружную отделку, поэтому дома из бруса не требуют особого декорирования.
